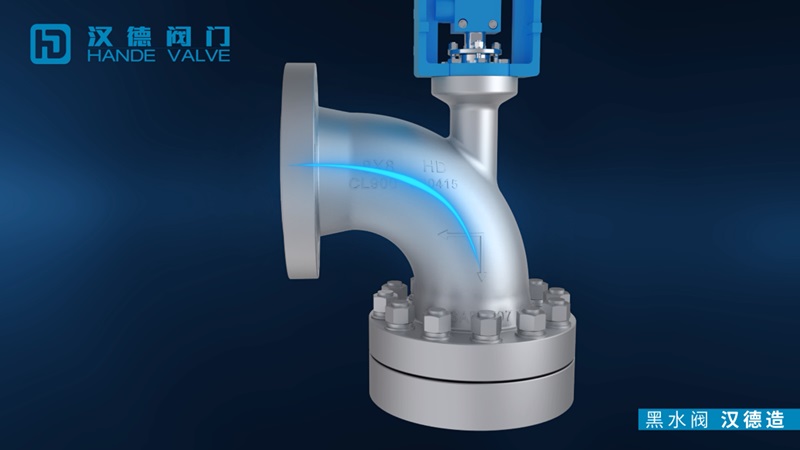

掃流型彎管式流道優化設計

黑水調節閥技術中的掃流型彎管式流道優化設計帶來了諸多好處，具體如下：

1. 減少顆粒物沉積

• 流道簡單無死角：掃流型彎管式流道結構簡單，沒有復雜的設計和死角區域。這種設計使得黑水介質在流經閥門時能夠順暢流動，固體顆粒不易在閥體內沉積。相比之下，傳統流道結構復雜，存在許多死角，固體顆粒容易在這些區域堆積，導致閥門堵塞和磨損。
• 降低沖蝕風險：由于流道設計合理，固體顆粒在流道中的運動更加有序，減少了對閥體內壁的沖擊和沖蝕。這不僅延長了閥門的使用壽命，還降低了因沖蝕導致的閥門泄漏風險。

2. 提高介質流動效率

• 優化介質流動路徑：掃流型流道設計更加符合三相流介質（固、液、氣）的流場特性。它能夠引導介質順暢流動，減少流體在流道中的阻力和能量損失，從而提高介質的流動效率。這種優化設計使得閥門在相同的工況下能夠更好地調節介質的壓力、液位和流量。
• 增強閥門調節性能：由于介質流動更加順暢，閥門的調節性能也得到了顯著提升。在高壓、高顆粒濃度的黑水工況下，閥門啟閉平穩，能夠精準地調節介質的參數，保障氣化裝置的穩定運行。

3. 增強閥門的抗沖蝕性能

• 耐磨材料與流道設計協同作用：雖然采用了抗沖蝕和耐腐蝕的特殊硬質合金材料，但合理的流道設計能夠進一步增強閥門的抗沖蝕性能。掃流型流道減少了固體顆粒對閥芯、閥座等關鍵部件的直接沖擊，使得材料的耐磨性能得到更好的發揮。
• 延長關鍵部件使用壽命：閥芯、閥座等關鍵部件的使用壽命顯著延長。傳統黑水角閥的閥芯和閥座在高壓差、高顆粒濃度的工況下容易受到?jīng)_蝕，需要頻繁更換。而掃流型彎管式流道設計通過減少沖蝕，使得這些部件的使用壽命延長了30% - 50%。

4. 便于維護和檢修

• 結構簡單：掃流型彎管式流道設計使得閥門的整體結構更加簡單，減少了復雜的部件和連接點。這種簡化的設計不僅降低了制造成本，還使得閥門的安裝、維護和檢修更加方便快捷。
• 減少維護頻率：由于流道優化減少了顆粒物沉積和沖蝕問題，閥門的維護頻率大幅降低。傳統黑水角閥需要每4 - 6個月進行一次維護，而采用掃流型流道設計的第三代黑水角閥可以將維護周期延長至12 - 18個月，甚至更長。

5. 提高閥門的可靠性

• 減少卡頓和卡死現象：掃流型流道設計配合三層刮刀的自清潔功能，能夠有效清除閥座和閥芯表面附著的顆粒物，保持密封面清潔。這不僅解決了閥桿結垢和閥門卡頓、卡死的問題，還提高了閥門的可靠性和運行穩定性。
• 降低泄漏風險：優化的流道設計減少了固體顆粒對填料區的沖擊和磨損，降低了因顆粒進入填料區而導致的泄漏風險。同時，自清潔功能也確保了填料與閥桿之間的密封效果，進一步提高了閥門的可靠性。

6. 適應多種工況

• 適用范圍廣：掃流型彎管式流道設計使得黑水調節閥能夠適應多種煤種和氣化工藝。無論是水煤漿氣化還是粉煤氣化，這種設計都能確保閥門在不同工況下都能穩定運行。
• 極端工況適應性：在高溫、高壓、高腐蝕的極端工況下，掃流型流道設計能夠更好地保護閥門內部部件，使其能夠長期穩定運行。例如，在粉煤氣化環境中，閥門能夠承受更高的溫度和壓力，同時有效應對含硫、高磨損介質的挑戰。
